PÁJECÍ ROBOTICKÉ SYSTÉMY
Ke každému pájecímu projektu je přistupováno individuálně a konkrétní případ je vždy pečlivě testován a vyhodnocen, aby byl vytvořen kvalitní pájecí systém. Zde vám můžeme představit některé z nich.
Historie pájecích aplikaci firmy EXACTEC sahá do roku 2010 kdy jsme prodávali roboty JANOME s velmi kvalitními pájecími systémy Apollo Seiko. V současné době tyto roboty stále můžeme nabídnout aplikujeme ale především další systémy dle parametrů zadání. Na naše roboty integrujeme pájecí hlavy Alfa, ETNEO, nebo vlastní systém upravený na zakázku.
Pro robotické pájení nabízíme několik možných typů systémů dle jejich provedení:

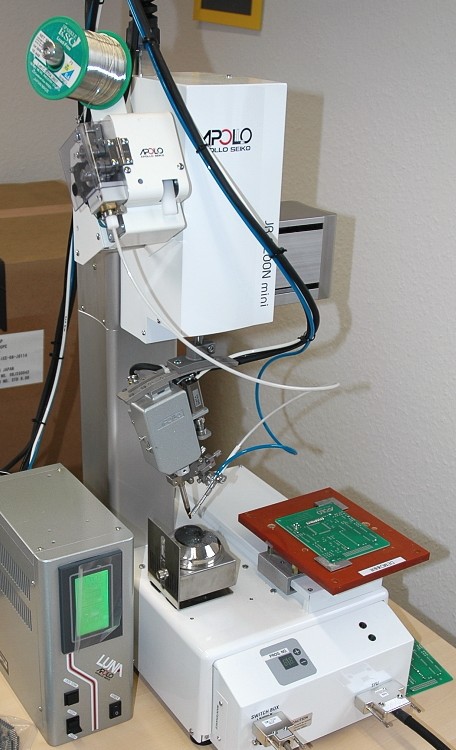

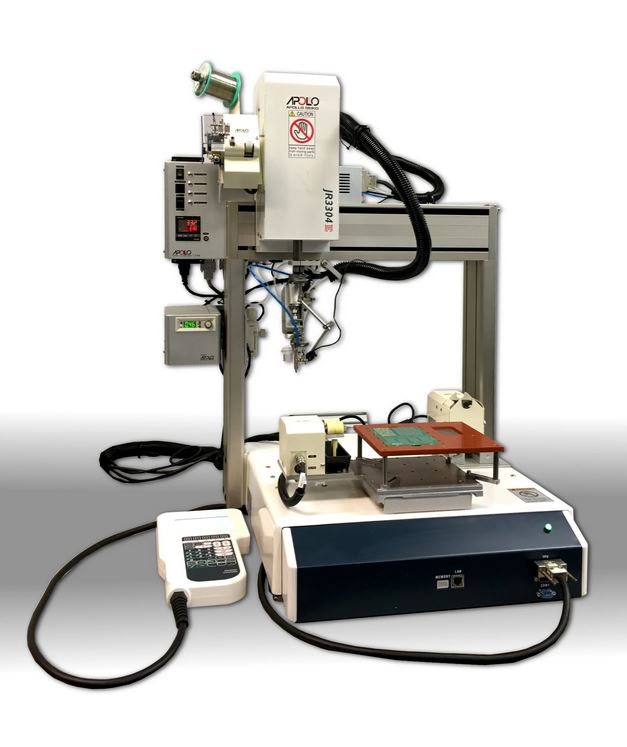

- Stolní DESKTOP systémy JANOME - Jedná se o jednoduchou výpomoc pro nekvalifikovanou obsluhu – odbornou práci vykoná ve konstantní vysoké kvalitě. Jednoduchý systém přímo na pracovní stůl.
 |
 |
 |

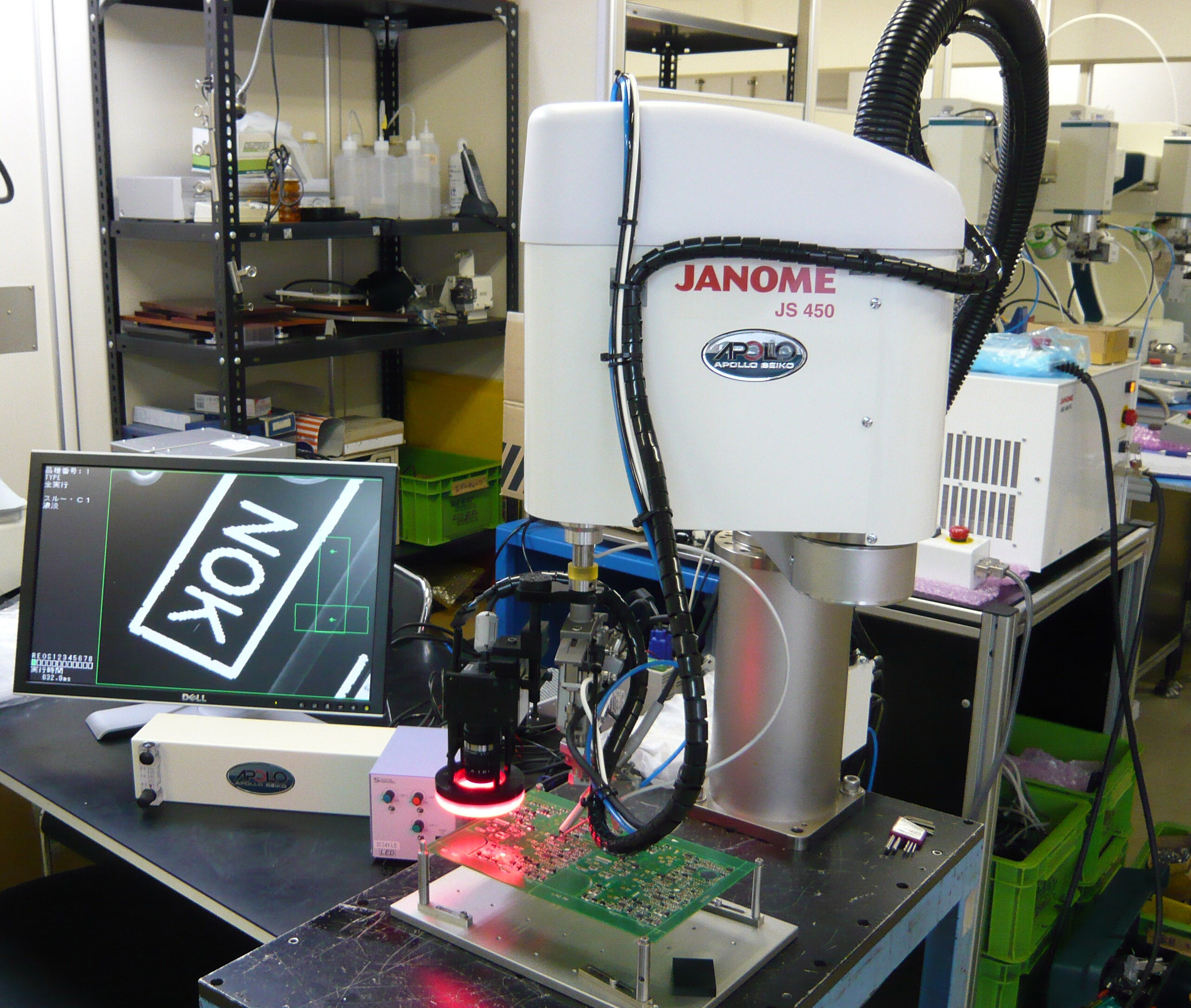

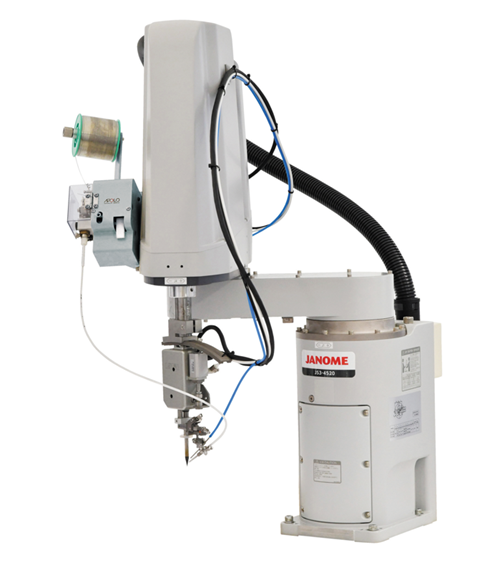

- SCARA roboty – Systémy pro automatické linky pro rychlé pájení zakomponované do výrobních linek. Univerzální s dobrým dosahem a flexibilitou.
- Speciální aplikace s šestiosým robotem UR pro větší dosahy, nebo pájení v různých úhlech.
|
|
 |
 |
Veškeré aplikace, které nabízíme jsou náhradou klasického, ručního bodového, nebo liniového pájení. Jedná se o kontaktní verzi s ohřevem pomocí pájecího hrotu, nebo pomocí indukčního ohřevu.
Konkrétní případy:
Pájení kontaktů cívek pro ovládání elektro ventilů.
Pájení mikrospínačů pro ovládací prvky automobilů.
Pájení kabeláže snímače paliva v nádrži.
Pájení kontaktů na PCB zobrazovacích jednotek.
Pájení kontaktů kabelových svazků do automobilu.
Pájení plošných spojů příslušenství pro TV.

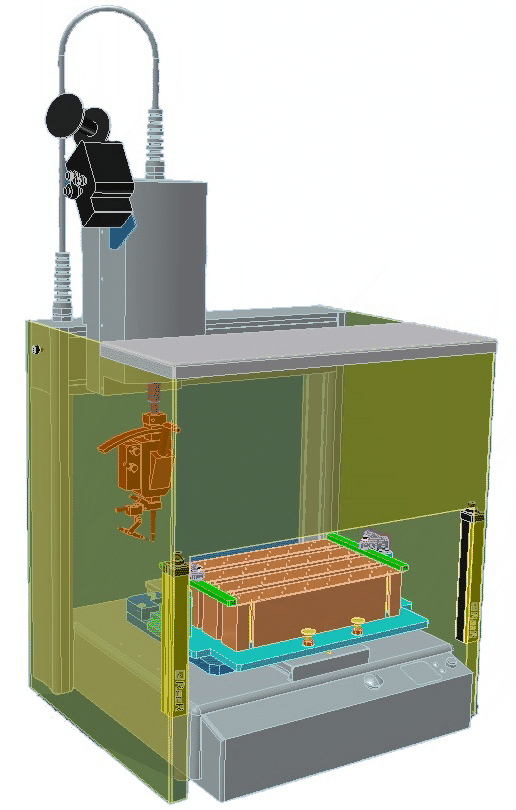

Příprava pájecí buňky pro zakázkovou výrobu plošných spojů dle přímých požadavků zadání zákazníka.
Pro elektrotechnický průmysl nabízíme také stolní systémy pro automatický depaneling PCB desek.

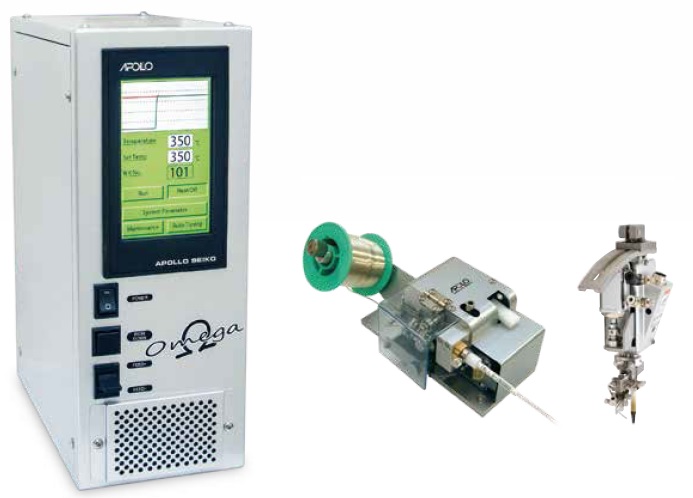

SYSTÉM APOLLO SEIKO
 |
|
|
Type | OMEGA | TERRA (discontinued) | LUNA (discontinued) |
|---|---|---|---|
| Power | AC85~264V (single phase) | ||
| Power Consumption | 375W | 240W | 154W |
| Air Supply | 0.4~0.5 MPa | ||
| Solder Type | 0.4~2.0mm Select 1 type 0.4~1.6mm for ZSB 0.3mm (Optional) |
0.4~1.6mm Select 1 type 0.4~1.2mm for ZSB 0.3mm (Optional) |
|
| Solder Conditions | 297 Conditions (99 point, 99 slide, 99 special) | 7 conditions (4 point, 3 slide) | |
| Setting Temp. | 0~500°C | ||
| Heater Capacity | 200W (max) | 130W (max) | |
| Solder Step | 9 steps | ||
| Wait Temperature | 100°C | 250°C (Adjustable) | |
| External Start Box | Optional | ||
| Controller Weight | 3.8kg | 4.3kg | 3.5kg |
| Feeder Unit Weight | 1.3kg | ||
| Iron Unit Weight | 0.8kg | ||
| Components | Omega, Luna or Terra Controller, RSP/RSL Iron Unit, Solder Wire Feeder, Solder Wire Feeding Tube, Iron Unit/Feeder Signal Cable, Air Tube for Iron Unit, Power Supply Cable | ||
Katalog Apollo Seiko

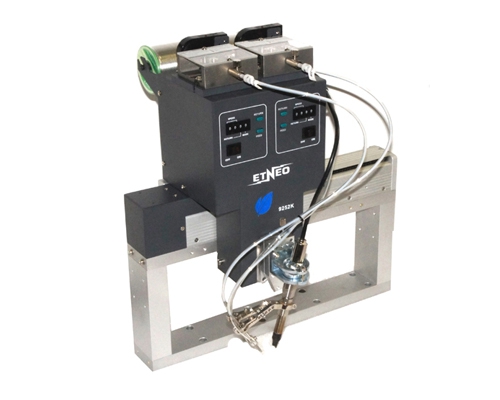

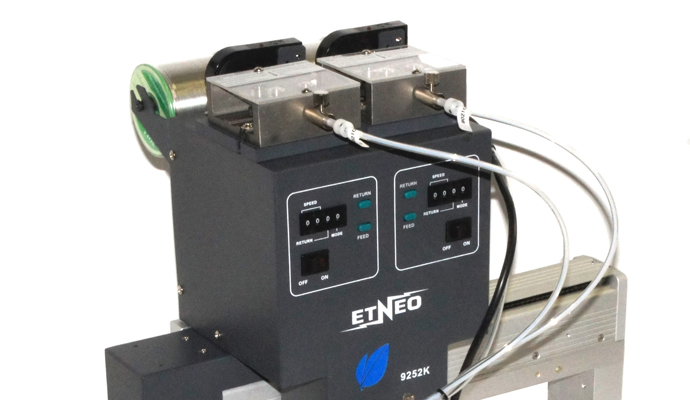

SYSTÉM ETNEO
 |
|
 |
 |
|
