PODAVAČE ŠROUBKŮ



Manuální

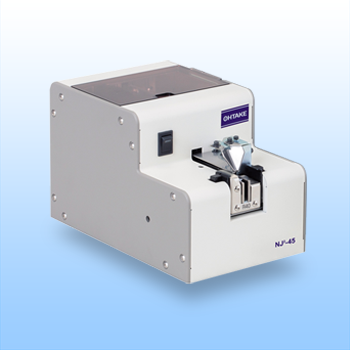

NJ / NJL série

  • Určeny pro větší šrouby než NS série
  • dva modely s ruznými ližinami (rozměry šroubů v mm)
    NJ - 23: 4 ližiny (2.0/2.3/2.6/3.0)
    NJ - 45: 3 ližiny (3.5/4.0/5.0)
  • kapacita 400 šroubů standardní velikosti M3 L12
  • výměna ližin pomocí jednoho šroubu
  • určeno pro šrouby do velikosti M5
  • typy ,,L‘‘ jsou pro šrouby s délkou až 25 mm

Screw size NJ 2.0 2.3 2.6 3.0 3.5 4.0 4.5 5.0 6.0
Rail size NJ-2320 NJ-2323 NJ-2326 NJ-2330 NJ-4535 NJ-4540 Special order NJ-4550 Special order

Screw size NJL 2.0 2.3 2.6 3.0 3.5 4.0 5.0
Rail size NJL-2320 NJL-2323 NJL-2326 NJL-2330 NJL-4535 NJL-4540 NJL-4550

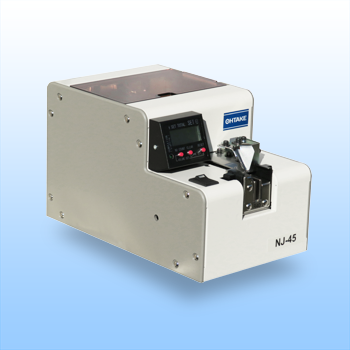

NJC / NSBC série

  • podavač s počítadlem
  • až 99 dávek a 9999 cyklů
  • dva modely s ruznými ližinami (rozměry šroubů v mm)
    NJC - 23: 4 ližiny (2.0/2.3/2.6/3.0)
    NJC - 45: 3 ližiny (3.5/4.0/5.0)
    NSBC - M1.0～M3.0
  • kapacita NJC 150 cc, NSBC 80 cc
  • délka šroubu NJC do 18 mm, NSCB do 20 mm
  • příslušenství: operační manuál, síťový adaptér, šestihranný klíč, ovladač nastavení (NSBC adaptér střídavého proudu, kalibrační deska 0,35mm)
  • napájení: AC100V ~ 240V DC15V 1A AC
  • Rozměry: NJC 134 (W) × 215 (D) × 139 (H), NSBC 123(W)×181(D)×145(H)
  • Celková hmotnost (s kolejnicí):  NJC 4.2kgf, NSBC 3.2kgf



Screw size NJC 2.0 2.3 2.6 3.0 3.5 4.0 5.0
Rail size NJC-2320 NJC-2323 NJC-2326 NJC-2330 NJC-4535 NJC-4540 NJC-4550

Screw size NSBC 1.0 1.2 1.4 1.7 2.0 2.3 2.6 3.0
Rail size NSBC-10 NSBC-12 NSBC-14 NSBC-17 NSBC-20 NSBC-23 NSBC-26 NSBC-30

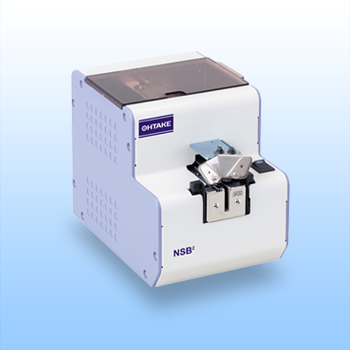

NSB / NSBI série

  • Lze přizpůsobit různým typům šroubů jednoduchou výměnou kolejnice
  • manuální model s různými ližinami (rozměry šroubů v mm)
    NSB 8 ližin (1.0/1.2/1.4/1.7/2.0/2.3/2.6/3.0)
    Speciální: 2 ližiny (3.5/4.0)
  • kapacita 210 šroubů standardní velikosti M3 L12
  • doba cyklu NSBI: 0,9sec
  • délka šroubu do 20 mm (bez hlavy)
  • kompaktní velikost: hloubka 181 mm



Screw size NSB 1.0 1.2 1.4 1.7 2.0 2.3 2.6 3.0 3.5 4.0
Rail size NSB-10 NSB-12 NSB-14 NSB-17 NSB-20 NSB-23 NSB-26 NSB-30 Special order Special order



Screw size NSBI 1.0 1.2 1.4 1.7 2.0 2.3 2.6 3.0
Rail size NSBI-10 NSBI-12 NSBI-14 NSBI-17 NSBI-20 NSBI-23 NSBI-26 NSBI-30

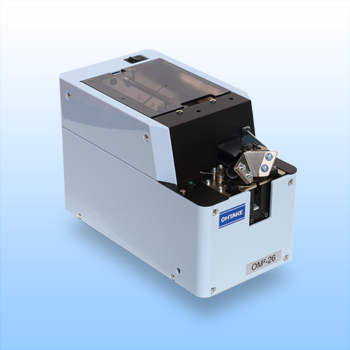

OM - 26M série

  • Nepřetržitá příprava několika šroubů v řadě na ližinu
  • pracují pouze s magnetickými šrouby
  • kapacita cca 780 šroubů standardní velikosti M3 L12
  • délka šroubu do 25 mm (bez hlavy)
  • určeno pro šroub velikostí M2 - M6



Screw size OM-26M 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size OM-26M20 OM-26M23 OM-26M26 OM-26M30 OM-26M35 OM-26M40 OM-26M50 OM-26M60

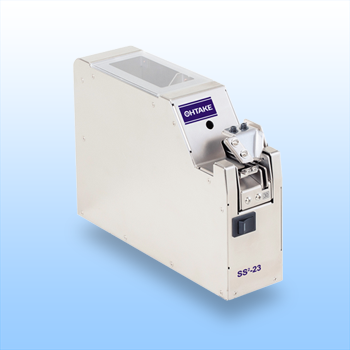

SS série

  • štíhlá šířka 55mm
  • úzký půdorys umožňuje umístění několika podavačů vedle sebe.
  • kompatibilní pro extrémně tenký rozměr hlavy šroubu (výška hlavy 0,25 mm)
  • 2 modely pro různé rozměry šroubů
    SS - 12: M 1.0 - M 2.0
    SS - 23: M 2.3 - M 3.0
  • kapacita 40 cc
  • délka šroubu do 16 mm (bez hlavy)
  • váha 2,4 kgf

Screw size SS 1.0 1.2 1.4 1.7 2.0 2.3 2.6 3.0
Rail size SS-1210 SS-1212 SS-1214 SS-1217 SS-1220 SS-2323 SS-2326 SS-2330

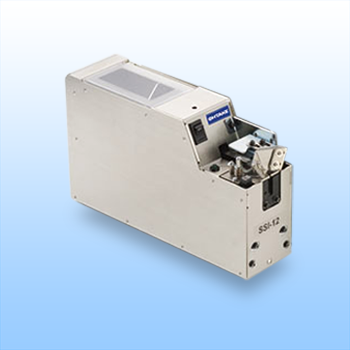

SSI - M série

  • štíhlá šířka 65 mm
  • úzký půdorys umožňuje umístění několika podavačů vedle sebe.
  • vysoká přesnost bez uvíznutí šroubů s nejvyšší možnou rychlostí posuvu 0,6 s. na šroub
  • horizontální lišta zabraňuje zaseknutí šroubů
  • 2 modely pro různé rozměry šroubů
    SSI - 12: M 1.0 - M 2.0
    SSI - 23: M 2.3 - M 3.0
  • kapacita 40 cc (105 šroubů)
  • délka šroubu do 16 mm (bez hlavy)
  • lze připojit externí počítaldo (výstupní signál)



Screw size SSI-M 1.0 1.2 1.4 1.7 2.0 4.0 2.6 3.0
Rail size SSI-12M10 SSI-12M12 SSI-12M14 SSI-12M17 SSI-12M20 SSI-23M23 SSI-23M26 SSI-23M30

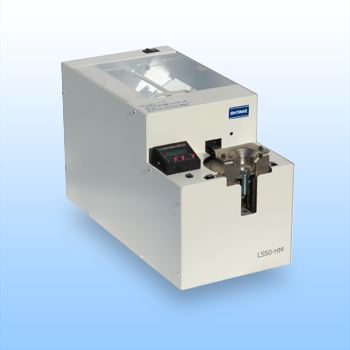

LS - HM série

  • pro šrouby M3 ~ M8
  • delší doba napájení s rozšířením výkonu 1000 cc nebo 1300 cc
  • délka šroubu do 25 mm nebo 50 mm (bez hlavy)
  • lze připojit externí počítaldo (výstupní signál)
  • příslušenství: návod k obsluze, střídavý adaptér, šestihranný klíč, nastavovací ovladač, zemnící kabel
  • napájení: AC100V～240V DC15V 1A AC
  • volitelně: snímač množství šroubů

Screw size LS-HM 3.0 3.5 4.0 5.0 6.0 8.0 10.0
Rail size LS25-HM30
LS50-HM30		 LS25-HM35
LS50-HM35		 LS25-HM40
LS50-HM40		 LS25-HM50
LS50-HM50		 LS25-HM60
LS50-HM60		 LS25-HM80
LS50-HM80		 Special order
−


 Robotické

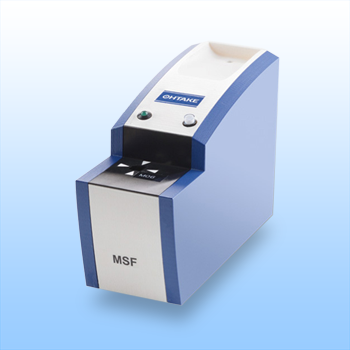

MSF série

  • nová série pro mikrošrouby
  • automatické podávání šroubů od M0.5
  • nepržité dodávání šroubů i při průměru méně než 1,0 mm
  • šířka 71 mm
  • ideální pro aplikace s omezeným prostorem
  • délka šroubu do 1~ 5 mm (bez hlavy)
  • kapacita 15cc



Screw size MSF 0.5 0.6 0.7 0.8 1.0
Rail size MSF-05 MSF-06 MSF-07 MSF-08 MSF-10

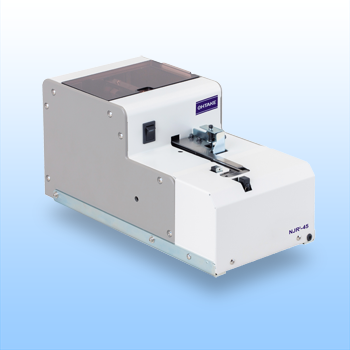

NJR / NJRL série

  • určeny pro větší šrouby
  • stabilní napájecí zdroj pro šrouby s pružinovými podložkami nebo jiné standardní šrouby
  • neustálé podávání bez zpoždění, s lineárním šroubovým upínacím zařízením
  • dva modely s ruznými ližinami (rozměry šroubů v mm)
    NJ - 23: 4 ližiny (2.0/2.3/2.6/3.0)
    NJ - 45: 3 ližiny (3.5/4.0/5.0)
  • kapacita 400 šroubů standardní velikosti M3 L12
  • výměna ližin pomocí jednoho šroubu
  • určeno pro šrouby do velikosti M5
  • typy ,,L‘‘ jsou pro šrouby s délkou až 25 mm



Screw size NJR 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size NJR-2320 NJR-2323 NJR-2326 NJR-2330 NJR-4535 NJR-4540 NJR-4550 Special order



Screw size NJRL 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size NJRL-2320 NJRL-2323 NJRL-2326 NJRL-2330 NJRL-4535 NJRL-4540 NJRL-4550 Special order

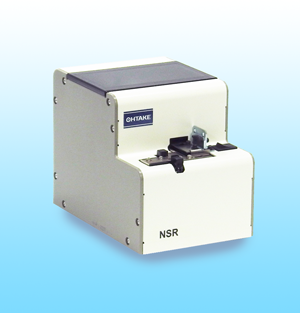

NSR / NSRI série

  • Lze přizpůsobit různým typům šroubů jednoduchou výměnou kolejnice
  • manuální model s různými ližinami (rozměry šroubů v mm)
    NSR 8 ližin (1.0/1.2/1.4/1.7/2.0/2.3/2.6/3.0)
    Speciální: 2 ližiny (3.5/4.0)
  • kapacita 210 šroubů standardní velikosti M3 L12
  • doba cyklu NSBI: 0,9sec
  • délka šroubu do 20 mm (bez hlavy)
  • kompaktní velikost: hloubka 181 mm
  • NSRI rychlejší, přesnější, vyšší účinnost s rotačním kotoučem - závěsný disk odděluje šroub jeden po druhém, dosahuje vysoké přesnosti bez uvíznutí šroubů



Screw size NSR 1.0 1.2 1.4 1.7 2.0 2.3 2.6 3.0 3.5 4.0
Rail size NSR-10 NSR-12 NSR-14 NSR-17 NSR-20 NSR-23 NSR-26 NSR-30 Special order Special order



Screw size NSRI 1.0 1.2 1.4 1.7 2.0 2.3 2.6 3.0 3.5 4.0
Rail size NSRI-10 NSRI-12 NSRI-14 NSRI-17 NSRI-20 NSRI-23 NSRI-26 NSRI-30 Special order Special order

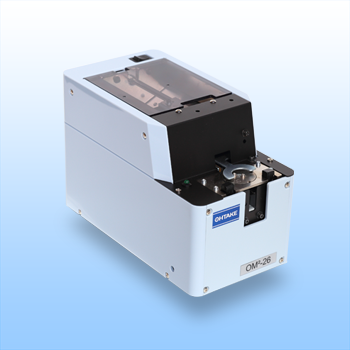

OM - 26R série

  • Nepřetržitá příprava několika šroubů v řadě na ližinu
  • pracují pouze s magnetickými šrouby
  • kapacita cca 780 šroubů standardní velikosti M3 L12
  • délka šroubu do 25 mm (bez hlavy)
  • určeno pro šroub velikostí M2 - M6
  • rychlost cyklu 0.9 s



Screw size OM-26R 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size OM-26R20 OM-26R23 OM-26R26 OM-26R30 OM-26R35 OM-26R40 OM-26R50 OM-26R60

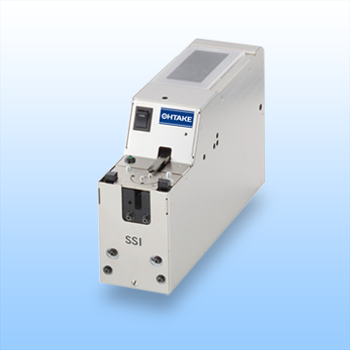

SSI - R série

  • štíhlá šířka 65 mm
  • úzký půdorys umožňuje umístění několika podavačů vedle sebe.
  • vysoká přesnost bez uvíznutí šroubů s nejvyšší možnou rychlostí posuvu 0,6 s. na šroub
  • horizontální lišta zabraňuje zaseknutí šroubů
  • 2 modely pro různé rozměry šroubů
    SSI - 12: M 1.0 - M 2.0
    SSI - 23: M 2.3 - M 3.0
  • kapacita 40 cc (105 šroubů)
  • délka šroubu do 16 mm (bez hlavy)
  • lze připojit externí počítaldo (výstupní signál)



Screw size SSI-R 1.0 1.2 1.4 1.7 2.0 2.3 2.6 3.0
Rail size SSI-12R10 SSI-12R12 SSI-12R14 SSI-12R17 SSI-12R20 SSI-23R23 SSI-23R26 SSI-23R30

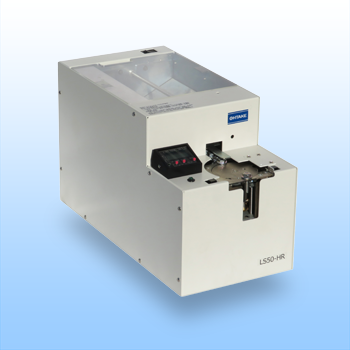

LS - HR série

  • pro šrouby M3 ~ M8
  • delší doba napájení s rozšířením výkonu 1000 cc nebo 1300 cc
  • délka šroubu do 25 mm nebo 50 mm (bez hlavy)
  • lze připojit externí počítaldo (výstupní signál)
  • příslušenství: návod k obsluze, střídavý adaptér, šestihranný klíč, nastavovací ovladač, zemnící kabel
  • napájení: AC100V～240V DC15V 1A AC
  • volitelně: snímač množství šroubů



Screw size LS-HR 3.0 3.5 4.0 5.0 6.0 8.0 10.0
Rail size LS25-HR30
LS50-HR30		 LS25-HR35
LS50-HR35		 LS25-HR40
LS50-HR40		 LS25-HR50
LS50-HR50		 LS25-HR60
LS25-HR60		 LS25-HR80
LS50-HR80		 Special order
−

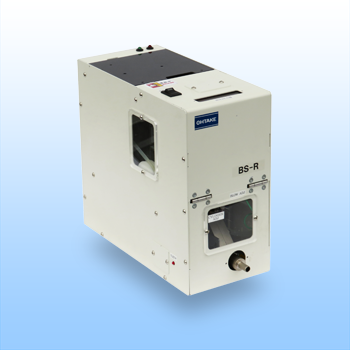

BS - R série

  • pneumatický mechanismus pro efektivní podávání šroubů v robotických aplikacích
  • rychlejší cyklus 1,5 sekundy
  • kapacita 280cc
  • velikost šroubů M2.0～M5.0
  • délka šroubu do 25mm



Screw size BS-R 2.0 2.3 2.6 3.0 3.5 4.0 5.0
Rail size BS-R20 BS-R23 BS-R26 BS-R30 BS-R35 BS-R40 BS-R50

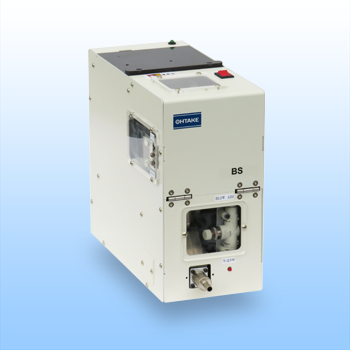

BS série

  • pneumatický mechanismus pro efektivní podávání šroubů ve velkoplošných montážních linkách
  • poskytuje zlepšení efektivity montáže
  • 2 velikosti
    BS-S 280cc (4kgf s kolejnicí)
    BS-L 1300cc (10kgf s kolejnicí)
  • velikost šroubů M2.0～M6.0
  • délka šroubu do 25mm



Screw size BS 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size BS-S20
BS-L20		 BS-S23
BS-L23		 BS-S26
BS-L26		 BS-S30
BS-L30		 BS-S35
BS-L35		 BS-S40
BS-L40		 BS-S50
BS-L50		 BS-S60
BS-L60



Automaticky pneumatické podavače



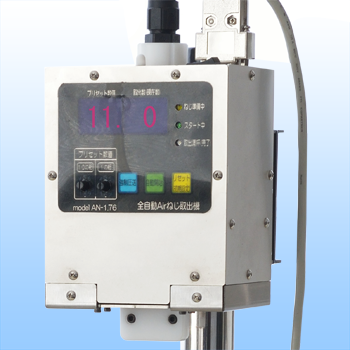

BS - C série

  • pro ruční aplikaci
  • pneumatický mechanismus pro efektivní podávání šroubů
  • také pro šrouby z oceli
  • 2 velikosti
    BS-CS - 280 cc
    BS-CL - 1300 cc
  • délka šroubu do 25 mm (bez hlavy)
  • určeno pro šroub velikostí M2 - M6





Screw size BS-C 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size BS-CS20
BS-CL20		 BS-CS23
BS-CL23		 BS-CS26
BS-CL26		 BS-CS30
BS-CL30		 BS-CS35
BS-CL35		 BS-CS40
BS-CL40		 BS-CS50
BS-CL50		 BS-CS60
BS-CL60

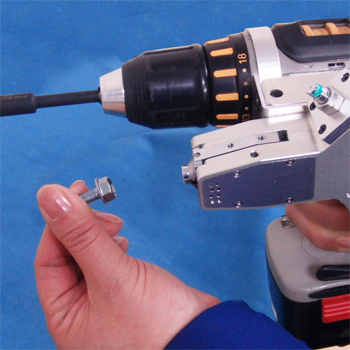

BS - D série

  • dodávání šroubů s pneumatickou trubicí
  • vhodné pro ruční montážní aplikace
  • také pro šrouby z oceli
  • pneumatický mechanismus pro efektivní podávání šroubů
  • kapacita 1300 cc
  • délka šroubu 15～25mm (bez hlavy)
  • určeno pro šroub velikostí M2 - M6



Screw size BS-D 3.0 3.5 4.0 5.0 6.0
Rail size BS-D30 BS-D35 BS-D40 BS-D50 BS-D60

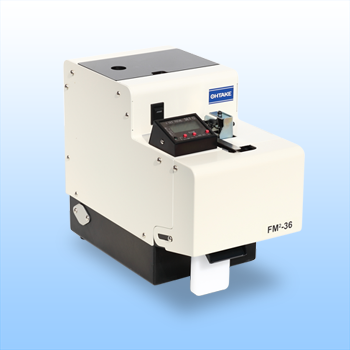

FM - 36 série

  • Manuální podavač s počitadlem dávek
  • Vychystání několika šroubů v řadě pro plynulé podávání
  • kapacita cca 300 šroubů standardní velikosti M3 L12
  • délka šroubu do 25 mm (bez hlavy)
  • určeno pro šroub velikostí M3 - M6
  • možnost nastavení počitadla dávek v rozmezí 1 - 99



Screw size FM-36 3.0 3.5 4.0 5.0 6.0
Rail size FM-3630 FM-3635 FM-3640 FM-3650 FM-3660

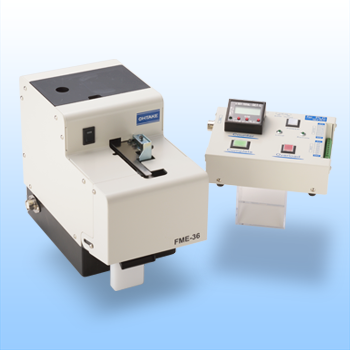

FME - 36 série

  • manuální podavač s počitadlem dávek
  • vychystání několika šroubů v řadě pro plynulé podávání
  • nepřetržitý podávání díky kolejnici
  • vodorovná lišta zabraňuje zaseknutí šroubů.
  • kapacita 150cc
  • délka šroubu do 25 mm (bez hlavy)
  • určeno pro šroub velikostí M3 - M6
  • možnost nastavení počitadla dávek v rozmezí 1 - 99
  • komunikační rozhraní pro PC, PLC, DeviceNet / CC-Link / PROFIBUS



Screw size FME-36 3.0 3.5 4.0 5.0 6.0
Rail size FME-3630 FME-3635 FME-3640 FME-3650 FME-3660

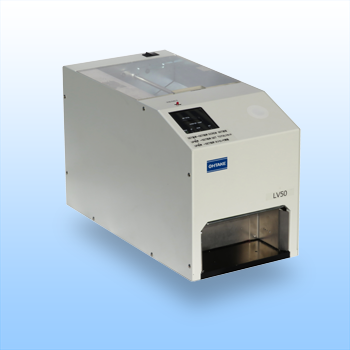

LV série

  • pro šrouby M3 ~ M8 s délkou závitu až 50 mm
  • K dispozici jsou více šroubováků
    S ručním pick-up zásobníkem, lever-access boxem nebo displayem.
  • 2 velikosti zásobníku
  • LV-25 1300cc pro šrouby do 25 mm (bez hlavy)
  • LV-50 1000cc pro šrouby do 50 mm (bez hlavy)
  • příslušenství - návod k obsluze, AC adaptér, šestihranný klíč, nastavovací ovladač, zemnící kabel



Screw size LV 3.0 3.5 4.0 5.0 6.0 8.0
Rail size LV25-30
LV50-30		 LV25-35
LV50-35		 LV25-40
LV50-40		 LV25-50
LV50-50		 LV25-60
LV50-60		 LV25-80
LV50-80



Zásobníky

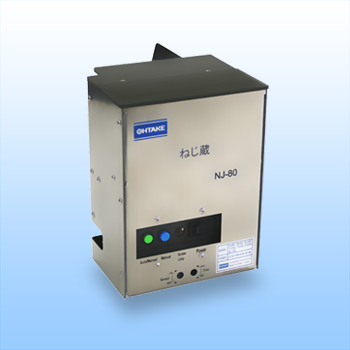

NJ-80 / SR-80 série

  • volitelný externí zásobník
  • automaticky dodává dostatečné množství šroubů s nastavitelným časem
  • jednoduše umístitelné za podavač
  • zvyšuje kapacitu běžného podavače o 800 cc
  • délka šroubu 15 mm
  • pro šrouby M2 ~ M6



Screw size Supported screw feeders 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size NSB, NSR, NSBI, NSRI
NJ, NJR
FM-36		 SR-80
NJ-80
−		 SR-80
NJ-80
−		 SR-80
NJ-80
−		 SR-80
NJ-80
NJ-80F		 −
NJ-80
NJ-80F		 −
NJ-80
NJ-80F		 −
NJ-80
NJ-80F		 −
−
NJ-80F

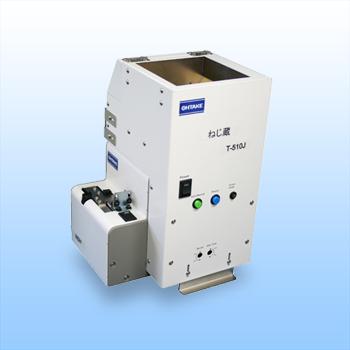

T-510 série

  • volitelný externí zásobník
  • automaticky dodává dostatečné množství šroubů s nastavitelným časem
  • jednoduše umístitelné na podavač
  • zvyšuje kapacitu běžného podavače o 400cc - 800cc
  • dva typy
    T-510F/J - délka šroubu do 25 mm
    T-510S - délka šroubu do 20 mm
  • velikost šroubů M1.0～M6.0



Screw size Supported screw feeders 1.0 1.2 1.4 1.7 2.0 2.3 2.8 3.0 3.5 4.0 5.0 6.0
Rail size NSB, NSR, NSBI, NSRI
NJ, NJR
FM-36		 T-510S
−
−		 T-510S
−
−		 T-510S
−
−		 T-510S
−
−		 T-510S
T-510J
−		 T-510S
T-510J
−		 T-510S
T-510J
−		 T-510S
T-510J
T-510F		 −
T-510J
T-510F		 −
T-510J
T-510F		 −
T-510J
T-510F		 −
−
T-510F

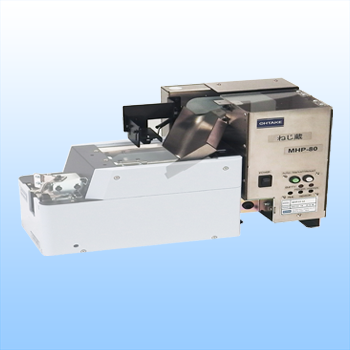

MHP - 80 série

  • volitelný externí zásobník
  • magnetický mechanismus pro aplikaci ocelových šroubů
  • automaticky dodává dostatečné množství šroubů s nastavitelným časem
  • jednoduše umístit na podavač
  • zvyšuje kapacitu běžného podavače o 800cc
  • délka šroubu 25 mm
  • velikost šroubu M2.0 ~ M6.0 (díky magnetickému mechanismu je tento výrobek kompatibilní pouze s ocelovými šrouby)
  • velikost šroubů M1.0～M6.0

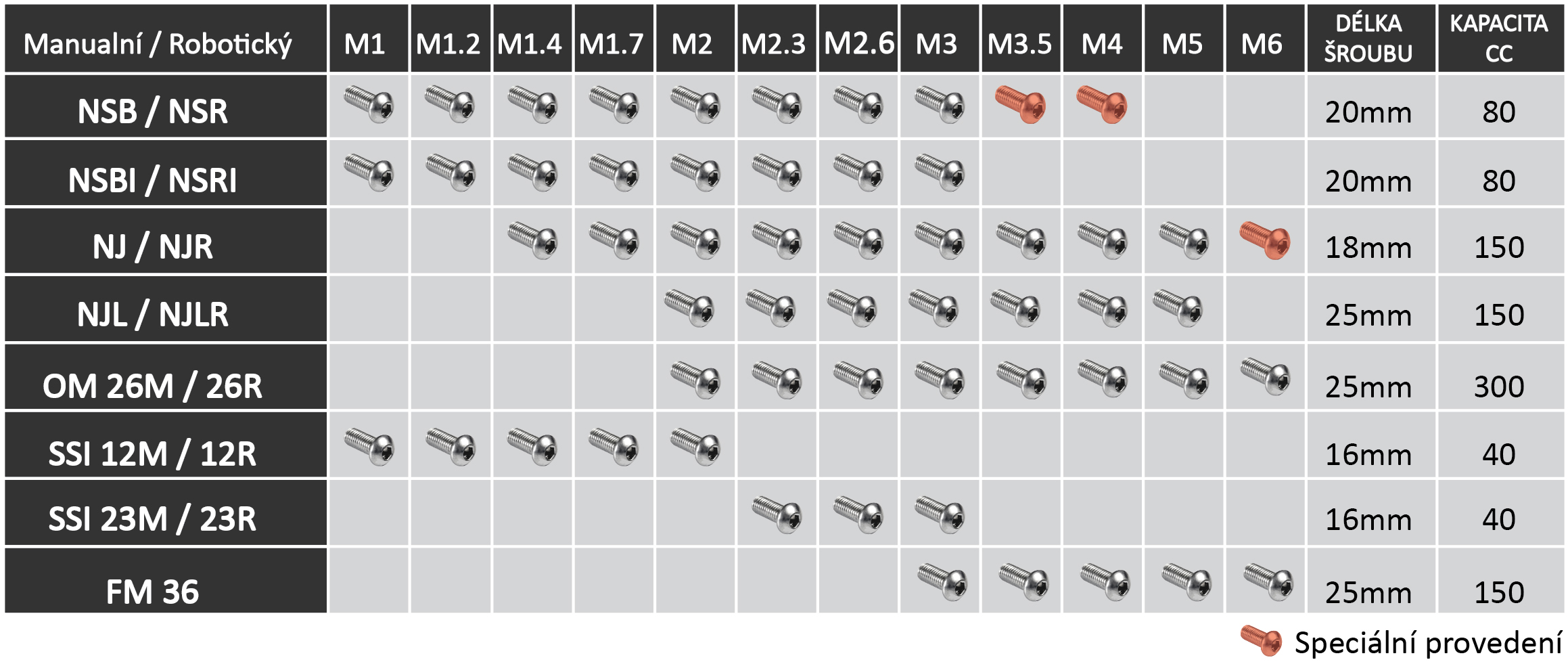

Screw size Supported screw feeders 2.0 2.3 2.6 3.0 3.5 4.0 5.0 6.0
Rail size NJ, NJR
FM-36
OM-26
NSB, NSR, NSBI, NSRI		 MHP-80J
−
MHP-80M
MHP-80S		 MHP-80J
−
MHP-80M
MHP-80S		 MHP-80J
−
MHP-80M
MHP-80S		 MHP-80J
MHP-80F
MHP-80M
MHP-80S		 MHP-80J
MHP-80F
MHP-80M
−		 MHP-80J
MHP-80F
MHP-80M
−		 MHP-80J
MHP-80F
MHP-80M
−		 −
MHP-80F
MHP-80M
−



Volitelně

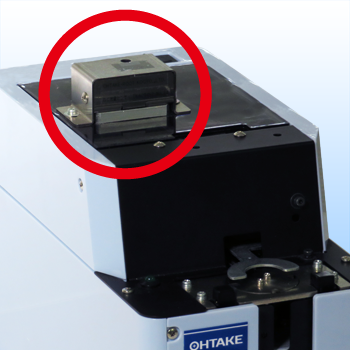

Snímač pro nedostatek šroubů

  • poskytuje automatické upozornění na nízké množství šroubů
  • automaticky pošle výstupní signál, když množství šroubu v podavači klesne pod přednastavenou úroveň
  • TKA09452 série





 Ohtake EN  Katalog CZ
