DESTACO nabízí komplexní řadu produktů pro automatizaci, zejména upínací techniku pro širokou škálu aplikací.



MANUÁLNÍ A PNEUMATICKÉ UPÍNKY



  • Upínky DESTACO jsou vyráběny z kvalitních materiálů, aby udržely váš výrobek naa správném místě. Díly jsou v automatizovaném i manuálním procesu upínány v různých průmyslových prostředí.
  • Správné upnutí je důležité např. pro vrtání, svařování, ohýbání, broušení, testování, montáž atd.
  • Ruční, pneumatické i hydraulické upínky vždy musí splňovat následující:



    • Rychlé upínání
    • Bezpečnostní držení
    • Vysoká upínací síla pro různé směrech upínání
    • Upnutí bez poškození dílu
    • Dobrá dostupnost k dílu

  Katalog

RUČNÍ

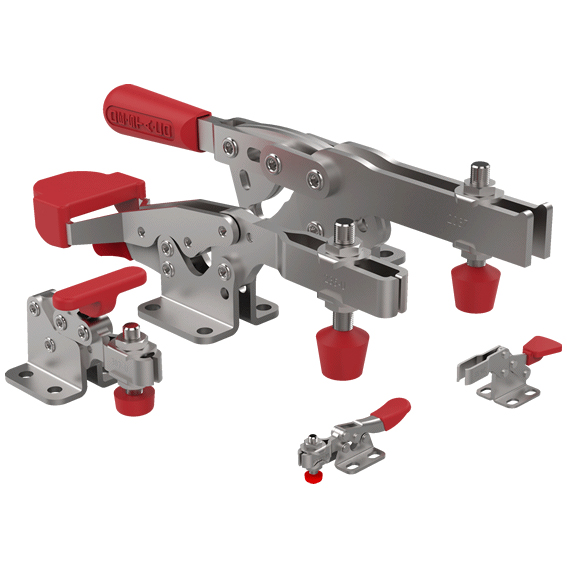

HORIZONTÁLNÍ UPÍNKY

  • konstrukce s nízkou výškou
  • rukojeť a ramenojsou při upínání v protipohybu
  • pevné rameno nebo ve tvaru "U".
  • vybrané typy v nerezovém SS provedení (stainless steel)
  • možnost vybavení DESTACO bezpečnostní pojistkou

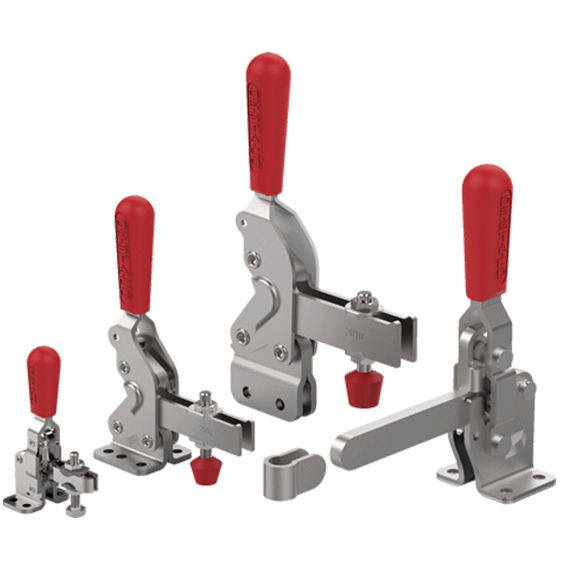

VERTIKÁLNÍ UPÍNKY

  • definovány vertikální rukojetí.
  • upínací síla až 22,25 kN.
  • úhel otevření ramene minimálně 90°, pro snadné vložení a odebrání dílu
  • rameno pevné nebo ve tvaru "U"
  • základna s horizontální (standartní verze) nebo vertikálníí patkou (standardní verze)
  • možnost vybavení DESTACO bezpečnostní pojistkou
  • u některých možnost upnutí v otevřené poloze

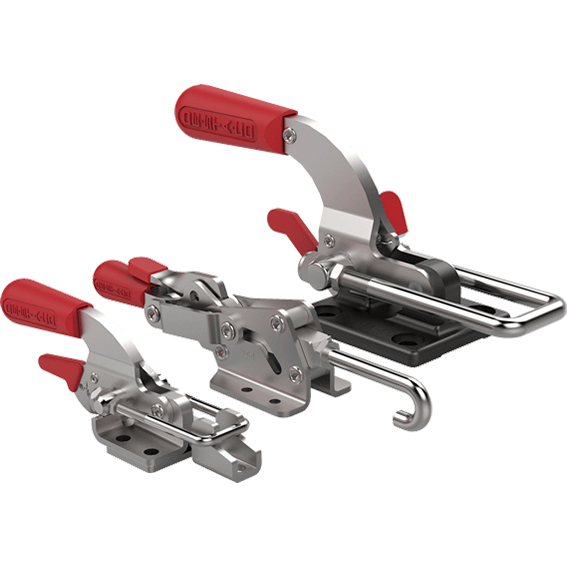

PŘEZKOVÉ UPÍNKY

  • konstrukce s háčkem či přezkou upínanou protikusu (háku)
  • vhodné pro utěsnění či zavření dvířek, forem atd.
  • sila upnutí až 33,4 kN
  • tři základní typy: U - přezka horizontální, U - přezka vertikální, J - přezka (háček)
  • některé dostupné jako SS
  • možnost vybavení DESTACO bezpečnostní pojistkou

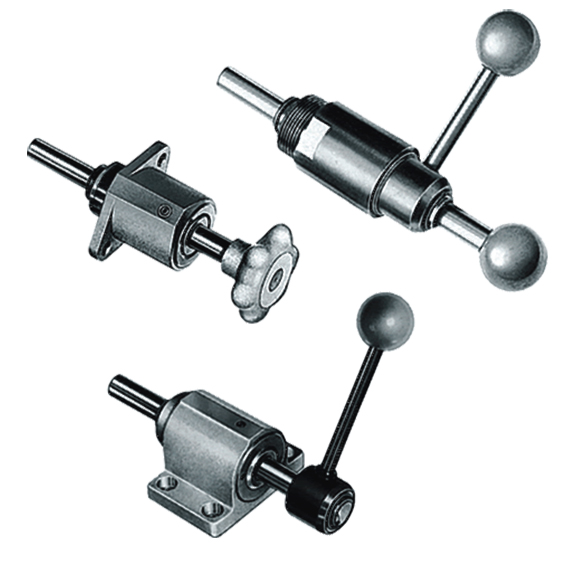

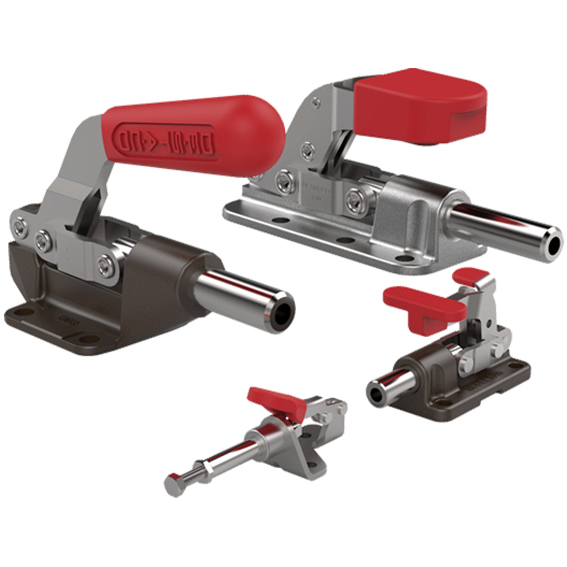

PŘÍMOČARÉ UPÍNKY

  • upínací síla 445 N - 71, 2 kN
  • upínání ve směru upínacího ramene
  • možnost uzamčení ve dvou principách - tažná či tlačná síla
  • různé možnosti montáže
  • provedení Standard, Precision, Stainless Steel (nerez), Threaded body (se závisem) a Heavy Duty

PŘÍMOČARÉ UPÍNKY S VARIABILNÍM ZDVIHEM

  • pro aplikace s proměnou tloušťkou a tolerancí dílů
  • široká škála montážních přírub

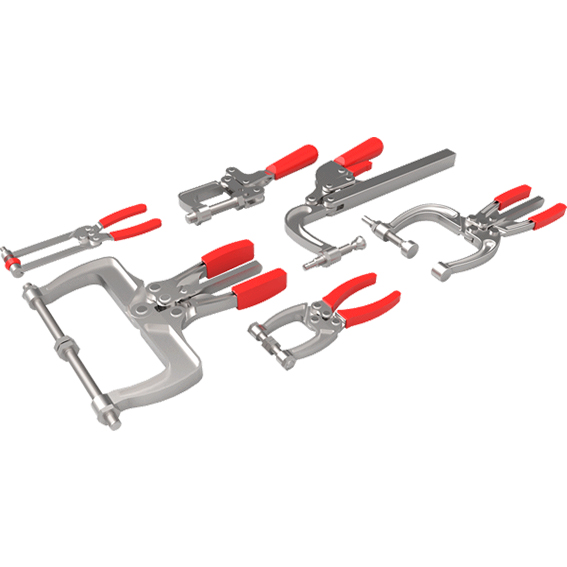

SVĚRNÉ UPÍNKY

  • známé jako přenosné kleštinové svěráky
  • automatické zamknutí po uzavření při dosažení středové polohy jedné nebo obou čelistí
  • 1 či 2 nastavitelné šrouby
  • střední a větší modely vyrobeny z legované oceli s malými tolerancemi
  • rychlé a flexibilní upínání

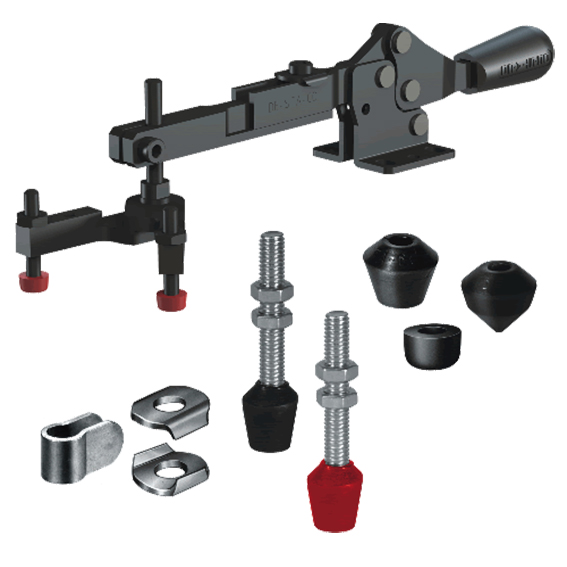

PŘÍSLUŠENSTVÍ

  • široká škála příslušensví manuálních upínek
  • snímače
  • nastavovací přítlačné šrouby
  • pojistné šrouby
  • držáky, podložky, hlavičky,..



PNEUMATICKÉ

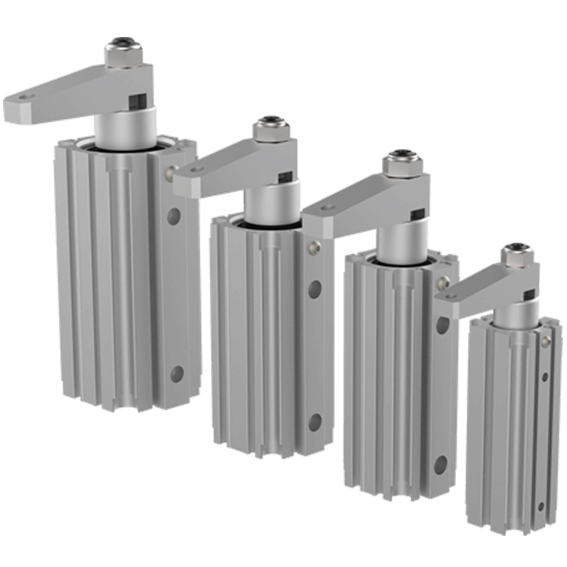

OTOČNÉ UPÍNKY



  • uchycení dílu pohybem otoč a upni
  • rchlé upnutí při sekundárních výrobních procesech
  • dvoučinné upínky jsou snadno adaptovatelné pro svařování i montáž
  • různé průměry válců a možnosti montáže
  • neuzamykatelé
  • upínací síla přímo závislá na velikosti pístu a vstupním tlaku

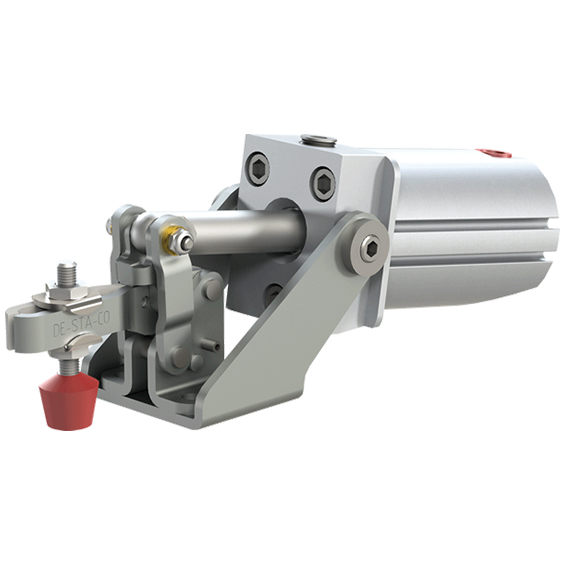

PNEUMATICKÉ UPÍNKY PRO LEHČÍ PRŮMYSL

  • rychlé upnutí při opakovatelných operacích
  • ekonomické řešení pro krátké a dočasné upnutí
  • Základní typy:
  • tlačné (Hold down) - pneumatická obdoba vertikálních a horizonatálních upínek
  • přímočaré - upnutí v ose válce
  • otočné / tažné - upnutí otočením a zatažením

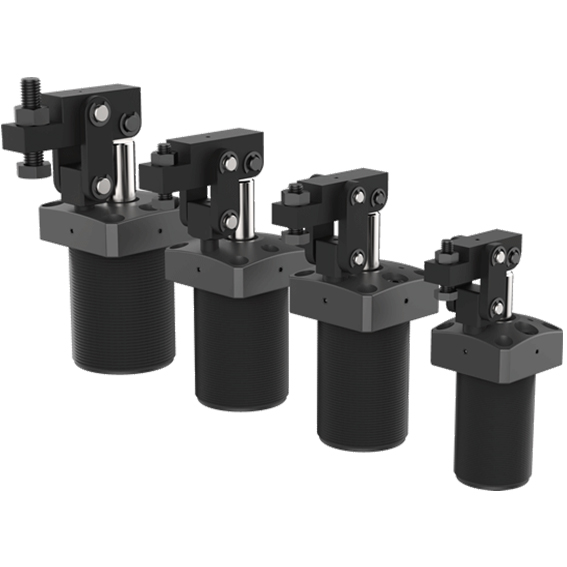

PÁKOVÉ UPÍNKY

  • pro upínání v malém prostoru
  • upínací rameno ve variantách levé, pravé a dopředné
  • konstantní upínací síla pro díly různých tloušťek
  • o 25% silnější ve srovnání s velikostně srovnatelnými upínkami
  • pohodlná montáž díky horní přírubě nebo prostřednictvím závitového těla a volitelných montážních matic
  • Čtyři velikosti: 25, 32, 40 a 50 mm

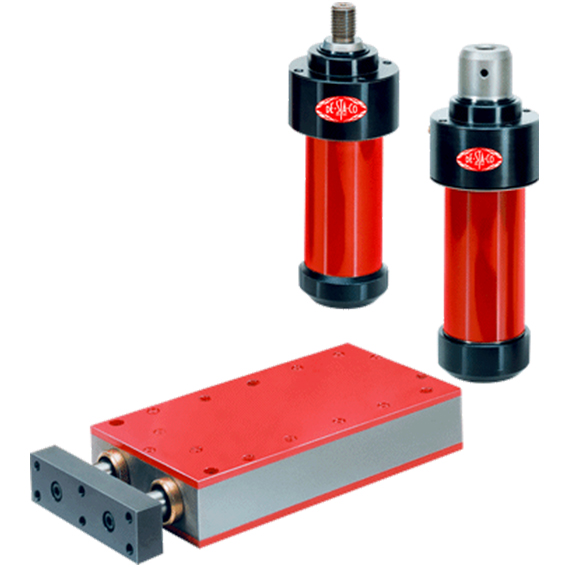

PNEUMATICKÉ VÁLCE

  • síla válce více než 60kN
  • jejich funkce je založena na mechanickém pákovém principu
  • dva kroky při upínání: 1. zdvih dopředný do dáné pozice s malou silou,
    2. dotlačení velkou silou v malé vzdálenosti cca 6-7 mm
    • vhodné pro:
      děrování
      ražení
      stříhání
      nýtování
      lisování
  • série K - kulatý válec s vnějším závitem pístu
  • série WK - kulatý válec s montážním otvorem v pístu
  • série WR - obdélníkový tvar s dveřmi pístnicemi zabraňujícími přetáčení

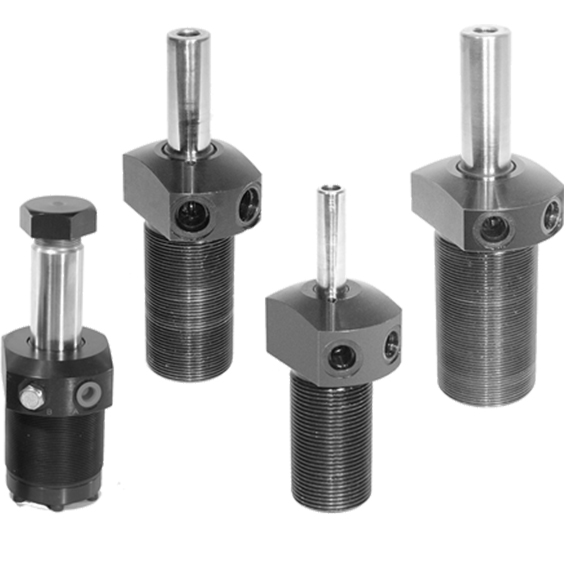

HYDRAULICKÉ

  • vysoká upínací schopnost v kombinaci s rychlostí a spolehlivostí
  • široká škála komponent napájecích zdrojů a příslušenství
  • konzistentní upínací síla

UPÍNKY PRO LETECKÝ PRŮMYSL

  • zvláštní skupinu tvoří upínky určené pro letecký průmysl
  • zákaznické řešení na míru

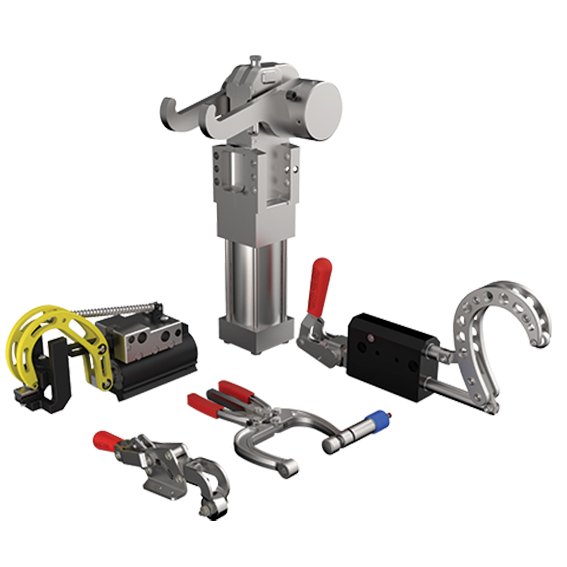

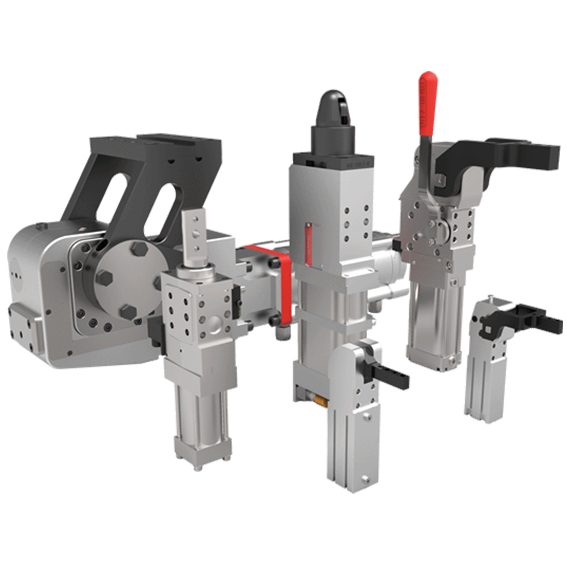

VÝKONNÉ UPÍNAČE

      • pro lehký až těžký průmysl

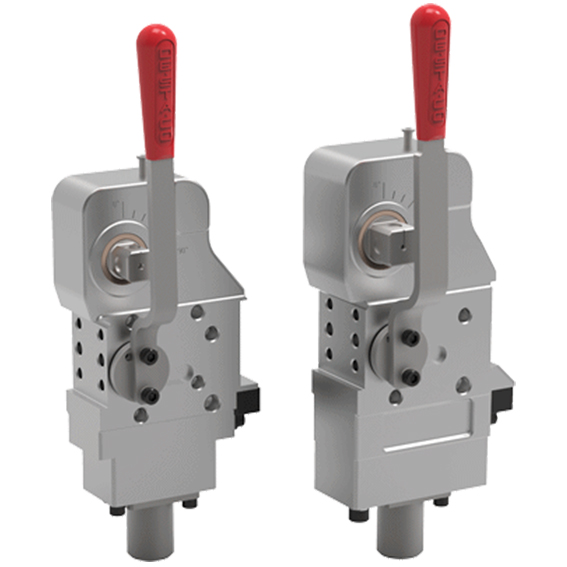

MANUÁLNÍ VÝKONNÉ UPÍNAČE

  • určeny pro upnutí držení, uchopení a pozicování plechů a dalších dílů
  • nejčastěji využívány v příprvcích

PNEUMATICKÉ VÝKONNÉ UPÍNAČE

  • určeny k polohování a zajištění přesné pozice dílu
  • válcové k zakládání, vykládání nebo otáčení dílů či nástrojů v pracovní pozici
  • vynikající spolehlivost,dlouhá životnost, vysoká přesnost
  • určeny speciálně do náročného prostředí svařoven

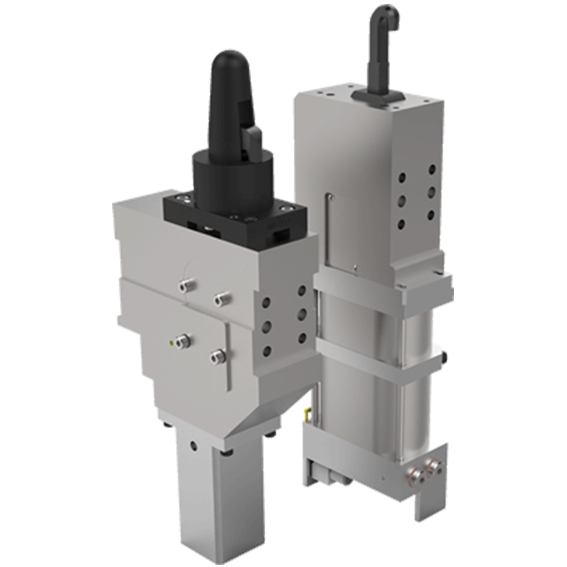

HÁKOVÉ VÝKONNÉ UPÍNAČE

  • pro plechové díly různých tloušťek
  • pro materiál tloušťky 0-6 mm
  • konstantní a vysoká upínací síla
  • utěsněny a chráněny před kontaminací
  • samosvorný mechanismus v upnuté poloze
  • 2 velikosti háčku a pin ve tvaru diamantu či kulatý

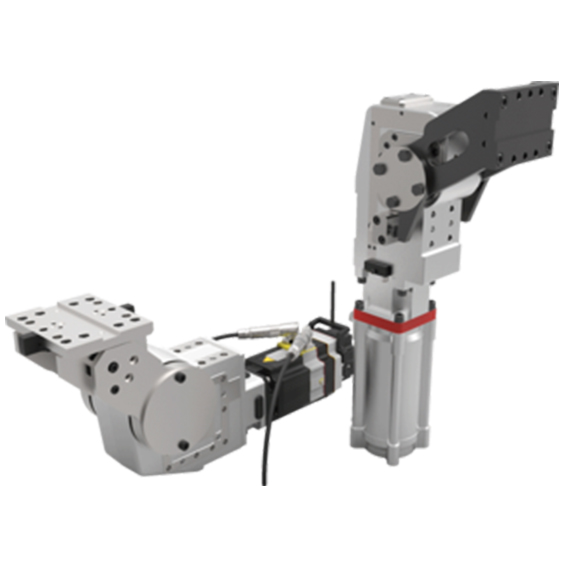

UPÍNAČ S ČEPEM

  • PNEUMATICKÝ A ELEKTRICKÝ
  • k založení či vytlačení nebo rotaci dílu v pracovní pozici
  • pro alikace vyžadující vysokou opakovatelnost
  • Upínače volíme dle:
  • rotace středového čepu
  • orientaci a zatížení
  • povrchu pro montáž
  • pozice upínací páky

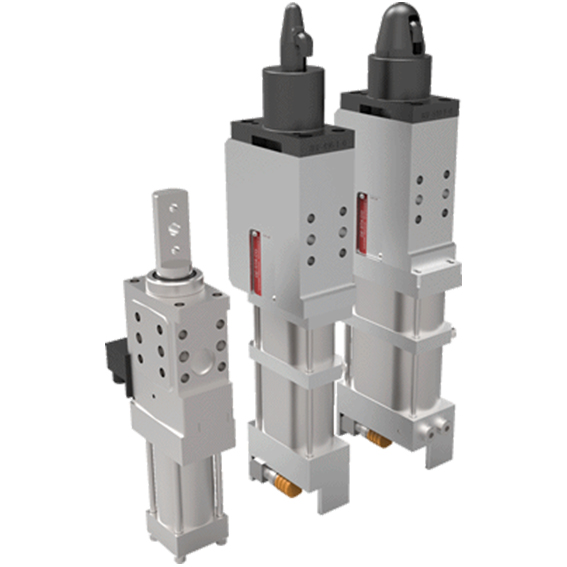

UPÍNAČE SE ZAJIŠŤOVACÍM PINEM

  • především pro automobilový průmysl
  • přesné ustavení plechů při svařování
  • široká škála pinů pro správné umístění dílů
  • další použití také při zpracování plechů, bodovém svařování
