Lisování

Hlavní parametry aplikace:

• Lis: JANOME JPU 3005
• Takt time: dle výrobku cca 20s
• Zabezpečení: Bezpečnostní krytování, šuplík opatřený bezpečnostním zámkem, signalizace
• Ovládání: dotykové HMI

Zadání zákazníka:

V rámci zadání požadováno lisování pro 12 typů výrobků s různým zdvihem a různými parametry síly i kontroly. Ovládání přes dotykový panel. V samostatně stojící buňce je výrobek zakládán do šuplíku, který je vybaven zakládacím přípravkem se zasunutím do lisovacího prostoru.

Popis aplikace:

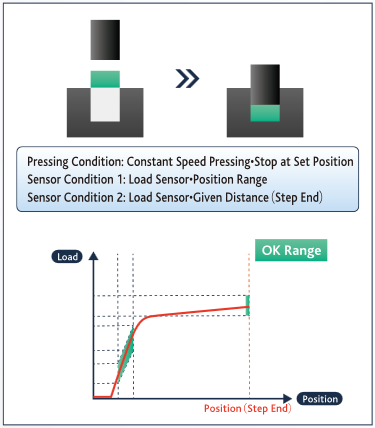

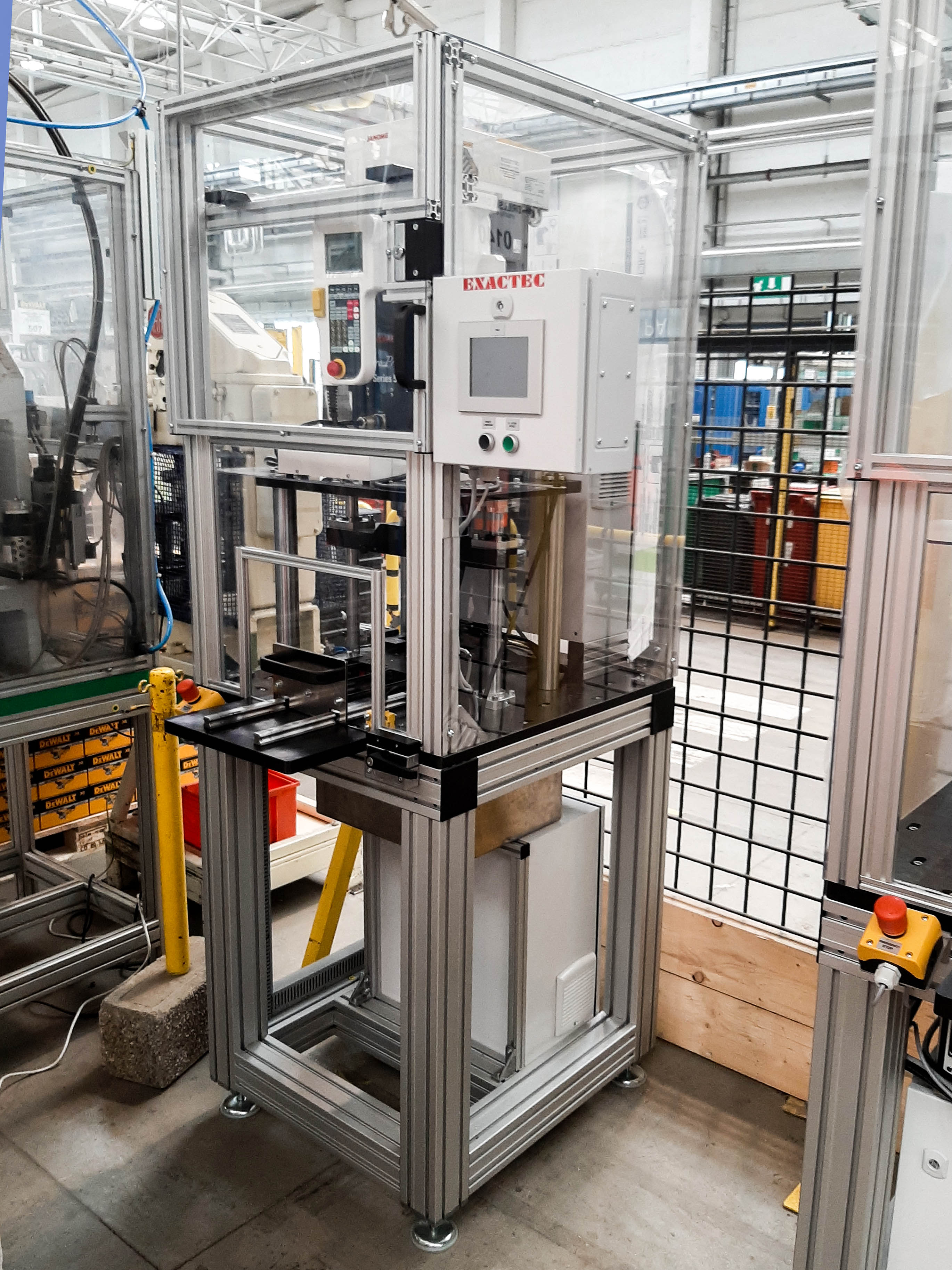

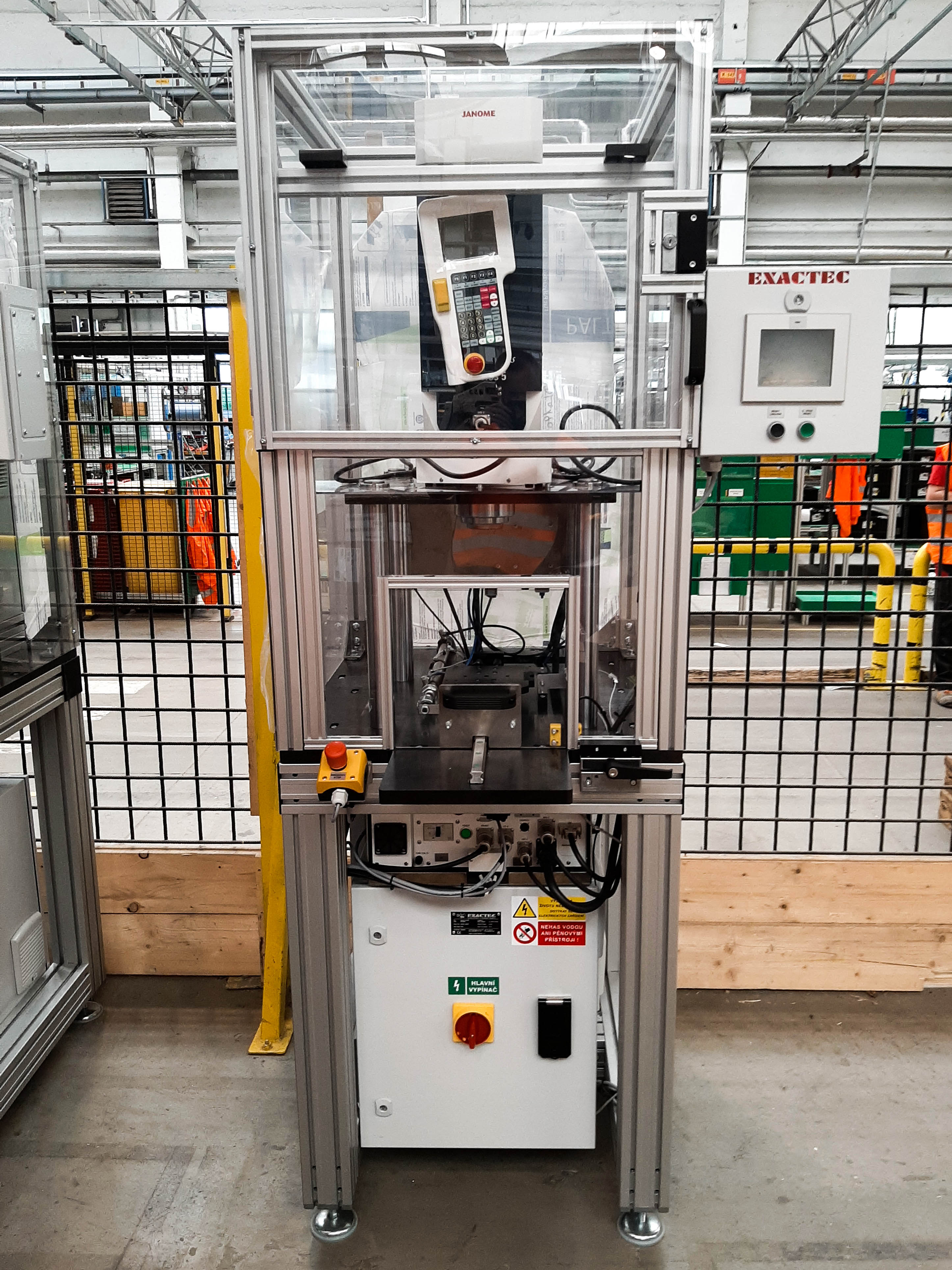

Provedení stroje byla samostatně stojící buňka s pevným rámem vybavená servisními vstupy. Ovládání buňky je řešeno pomocí dotykového panelu. PLC řídí nastavení procesů a rychlé přepínání programů dle založeného výrobku pomocí ETHERNET IP. Technologie lisu umožňuje také sběr dat o lisování a vyhodnocení projektu včetně několikastupňové kontroly. Lisovací buňka je vybavena několika programy s různými parametry dle typu výrobku. Každý lisovací projekt je individuálně nastaven a online kontrolován v celém průběhu lisování. Po úspěšném zalisování výrobku se šuplík kontrolovaně vysune před operátora.
